1. 概 述
CP8000系列電流探頭是一款能夠同時測量直流和交流的高頻電流探頭。其特點包括：高帶寬，可準確快速捕捉電流波形；高精度，在電流測量量程范圍內，精度高達1%，滿足大部分測試領域的需要；兩個量程可供選擇，方便小電流測量；自動消磁調零功能，使用方便；聲光過流報警功能，提醒量程切換；電子輕觸式按鍵設計，使用壽命更長；標準的BNC輸出接口，可匹配任何廠家示波器。
CP8500A鉗口可夾住直徑達20mm的導線，適用于大電流應用場合；測量500A的連續電流和750A的峰值電流，提供了5MHz的帶寬；探頭具有500A (100X)和75A (10X)兩個量程可選擇，10X量程用于小電流測量，分辨率高達10mA。CP8000系列電流探頭常用于開關電源、馬達驅動器、電子整流計、LED照明、新能源等設計和測試應用中。
型 號 | CP8500A | ||

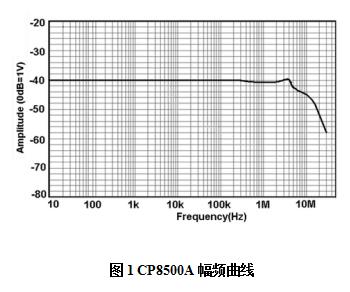

帶寬(-3dB) | DC-5MHz (圖1) | ||
上升時間 | ≤70ns | ||
連續電流 最大值 | 500Arms (圖2) | ||
峰值電流 | 750Apk | ||
量程 | 75A | 10X衰減 | |
500A | 100X衰減 | ||
過流報警值 | 75A | ≥75A | |
500A | ≥750A | ||
電流 傳輸比 | 75A | 0.1V/A | |
500A | 0.01V/A | ||
分辨率 | 75A | 10mA | |
500A | 100mA | ||
精度 (DC,45-66Hz，最大連續電流) | 75A | ±1%±10mA | |
500A | ±1%±100mA | ||

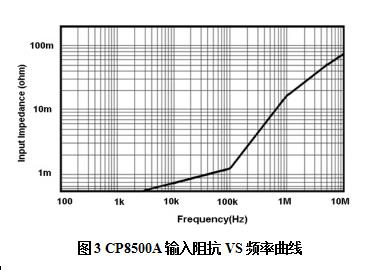

輸入阻抗 | 參考(圖3) | ||
延時 時間 | 探頭主機 | 42ns | |
BNC(1m) | 5ns | ||
終端負載要求 | ≥100kΩ | ||
供電方式 | DC 12V/1A（標配適配器） | ||
絕緣線電壓 | 600V CATII 300V CATIII | ||
安全符合標準 | EN61010-1: 2010 | ||
EMC符合標準 | EN61326-1:2013 EN61000-3-2:2014 EN61000-3-3:2013 | ||
